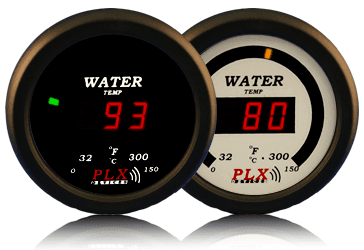

Indicador unico de temperatura del agua
- Modulo de pantalla iMFD
- 300 grados Fahrenheit, 150 grados Celsius max.
- 52mm (2 1/16") Tamano estandar
- 18mm (0.7") fino
- Precision digital
- Debe conectarse al modulo del sensor de temperatura del fluido PLX
- Unidades estandar y metricas de EE. UU. Seleccionables
| Dimensiones Fisicas | Estandar 2 1/16" (52mm) x 0.7" (18mm) |
| Tecnologia de visualizacion | LED (centro de 3 digitos, 16 barras rojas, amarillas, verdes) |
| Angulo de vision | 180 grados |
| Polarizacion | Ninguno (visible con gafas de sol polarizadas) |
| Voltaje de suministro | 3.3V del modulo SM |
| El consumo de energia | 0,25 vatios tipico |
| Longitud del cable | 6ft (~2m) |
| Temperatura de funcionamiento | 0 - 85 Deg C |
Descripcion de indicadores individuales (modulos de visualizacion, serie DM)
Todos los medidores individuales PLX son pantallas automotrices LED de tamano estandar de 2 1/16 ¨(52 mm) disenadas para mostrar los valores medidos desde sus modulos de sensor PLX. Con un grosor de solo 0,7¨ (18 mm), se puede montar virtualmente en cualquier lugar. El indicador unico esta disenado para adaptarse a la mayoria de las copas de 2 1/16 ¨(52 mm) del mercado de accesorios y se monta para una integracion perfecta en su vehiculo. Disponibles en blanco y negro, los indicadores individuales son un accesorio ideal para sus modulos de sensor PLX.
iMFD es sinonimo de pantalla multifuncional inteligente.Es el estandar PLX para conectar todo en una cadena tipo margarita.
Cualquier producto etiquetado con
son totalmente compatibles entre si.
Modulos de sensor (SM)
Se pueden conectar hasta 32 modulos de sensor en cualquier combinacion
Para mostrar modulos o registrador de datos
Modulos de pantalla (DM)
Se pueden conectar hasta 32 modulos de visualizacion en cualquier combinacion
Configuracion sencilla
La configuracion simple se conecta a un solo modulo SM.Esto es ideal para medidores independientes. Mirando el diagrama de arriba.
Los modulos de pantalla PLX tambien son compatibles con el flujo serial PLX iMFD.
Registro de datos
Hay dos opciones disponibles para el registro de datos.Registrador de datos iMFD y adaptador USB serie iMFD.
| Registrador de datos iMFD | Adaptador iMFD serial a USB | |||||
| De los modulos de sensor |  | Para mostrar el modulo | De los modulos de sensor |  | Para mostrar modulos | |
| Descarga de alta velocidad de USB a PC desde flash en tiempo real |  | USB a PC solo en tiempo real | ||||
Modulo sensor de temperatura del fluido
Elementos incluidos:
- Unidad principal FluidTemp
- 1,2m (4ft) cable de alimentacion con conector de 2,1 mm
- 1,2m (4ft)Cables analogicos y conector con 4 terminales
- 32cm (1ft)Cable serial
- Puente de terminacion
- Termopar tipo K
Descripcion:
El modulo sensor de temperatura de los gases de escape PLX mide con precision la temperatura de los gases de escape o la temperatura de la culata de cualquier motor de combustion interna.Cualquier termopar tipo K es compatible.Se pueden conectar en cadena hasta 32 modulos de sensor en el sistema PLX iMFD.Este modulo de sensor tambien se puede utilizar como una unidad independiente capaz de interactuar con hardware de terceros.
| Dimensiones fisicas | 2" x 2.875" x 1.125" (52mm x 75mm x 28mm) L x W x H |
| Precision | ~5 Grados C (~9 Grados F) |
| Rango de medicion | 0-150 Grados C (32-302 Grados F) |
| Salidas Analogicas | Lineal 0-5 V (corriente de conduccion 20 mA) |
| Tension de funcionamiento | 8V-18V |
| El consumo de energia | 0.3 Vatios |
| Temperatura de funcionamiento | 0 - 85 Grados C |
| Sensores | Un termopar tipo K |
| Recinto | Aluminio extruido |
Salida lineal analogica de 0-5 V
